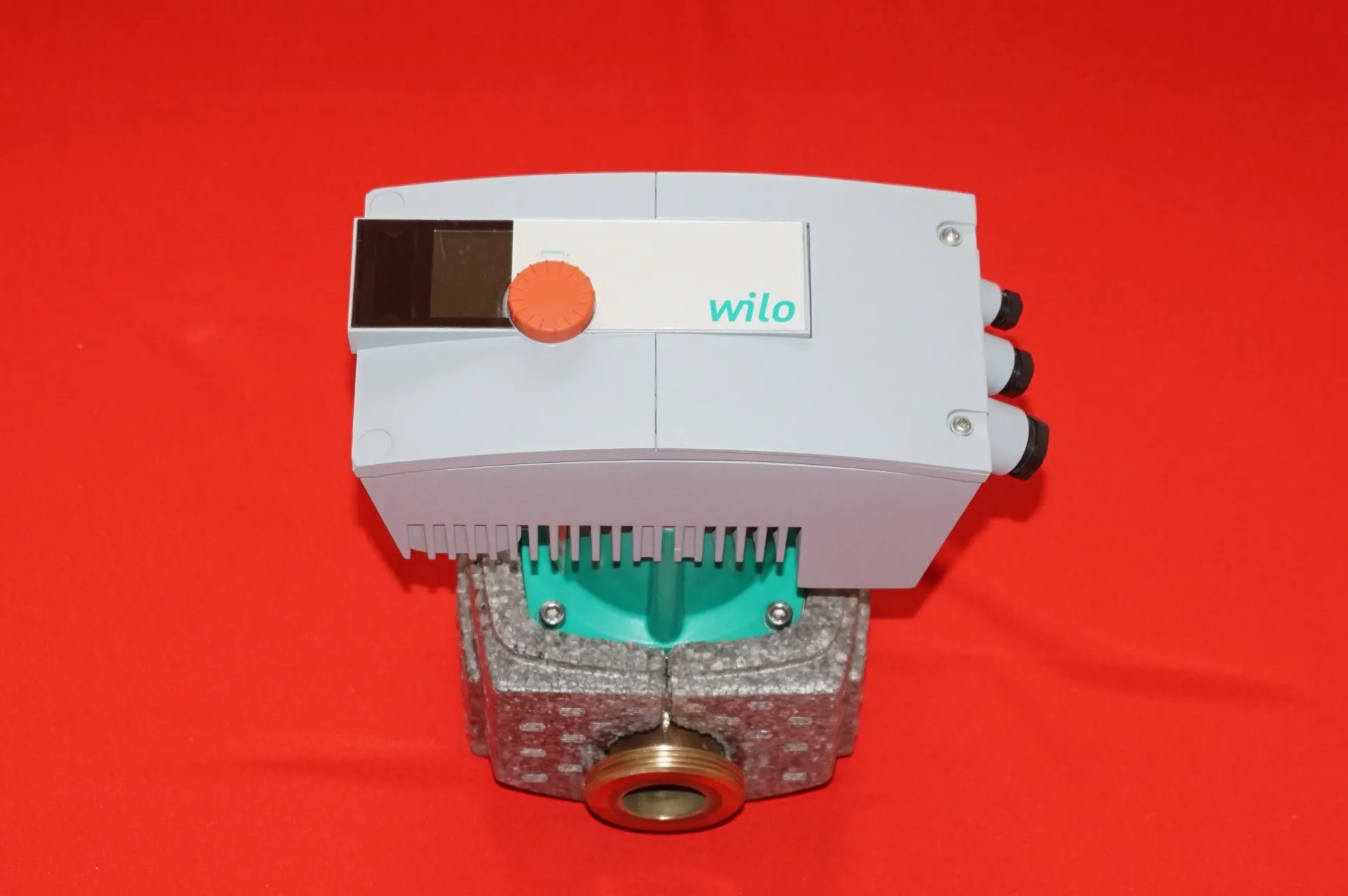

Wilo Stratos Z 30/1-12 ( DE ) Nassläufer - Umwälzpumpe

Hocheffizienz-Pumpe Wilo-Stratos Z

elektronisch geregelt

Nassläufer-Umwälzpumpe mit niedrigsten Betriebskosten, für Rohreinbau. Einsetzbar für Trinkwasser-Zirkulationssysteme (0 °C bis +80 °C), Heizungs-, Lüftungs-, Klima-Anwendungen (-10 °C bis +110 °C). Mit integrierter elektronischer Leistungsregelung für konstanten/variablen Differenzdruck. Wärmedämmschalen serienmäßig. Serienmäßig mit Ein-Knopf-Handbedienebene für:

Pumpe Ein / Aus

Wahl der Regelungsart:

dp-c (Differenzdruck constant)

dp-v (Differenzdruck variabel)

dp-T (Differenzdruck temperaturgeführt) mittels IR-Monitor/-Stick, Modbus, BACnet, LON oder Can

Q-Limit zur Begrenzung des maximalen Volumenstromes (Einstellung nur über IR-Stick)

Stellerbetrieb (Einstellung konstante Drehzahl)

Automatischer Absenkbetrieb (selbstlernend)

Sollwertbzw. Drehzahleinstellung

Grafisches Pumpen-Display mit drehbarer Anzeige für horizontale und vertikale Modulanordnung, zur Anzeige von:

Betriebszustand

Regelungsart

Differenzdruckbzw. Drehzahl-Sollwert

Fehler- und Warnmeldungen

Synchronmotor nach ECM-Technologie mit höchsten Wirkungsgraden und hohem Anlaufmoment, automatischer Deblockierfunktion und integriertem Motorvollschutz.

Störmeldeleuchte, potentialfreie Sammelstörmeldung, IR-Schnittstelle zur drahtlosen Kommunikation mit Bedien- und Service-Gerät Wilo-IR-Monitor/-Stick.

Steckplatz für Wilo-IF-Module Stratos mit Schnittstellen für Gebäudeautomation GA bzw. Doppelpumpenmanagement (Zubehör: IF-Module Stratos Modbus, BACnet, LON, CAN, PLR, Ext.Aus, Ext.Min, SBM, Ext.Aus/SBM oder DP).

Bei Flanschpumpen - Flanschausführungen:

Standardausführung für Pumpen DN 40 bis DN 65: Kombiflansch PN 6/10 (Flansch PN 16 nach EN 1092-2) für Gegenflansche PN 6 und PN 16

Sonderausführung für Pumpen DN 40 bis DN 65: Flansch PN 16 (nach EN 1092-2) für Gegenflansch PN 16

Betriebsdaten

Max. Medientemperatur Tmax 110 °C

Min. Medientemperatur Tmin -10 °C

Min. Umgebungstemperatur Tmin -10 °C

Max. Umgebungstemperatur Tmax 40 °C

Temperaturbereich bei max. Umgebungstemperatur +40 °C T -10...+110 °C

Maximaler Betriebsdruck PN 10 bar

Mindestzulaufhöhe bei 50°C m 3 m

Mindestzulaufhöhe bei 95°C m 3 m

Mindestzulaufhöhe bei 110°C 16 m

Max. zulässige Wassergesamthärte 3,57 mmol/l (20 °dH)

Motordaten

Energieeffizienzindex (EEI) * ≤ 0,20

Netzanschluss 1~230 V ±10%, 50/60 Hz

Strom (min) Imin 0,22 A

Strom (max) Imax 1,37 A

Motornennleistung P2 200 W

Drehzahl min. nmin 1400 1/min

Drehzahl max. nmax 4800 1/min

Leistungsaufnahme P1 min 12 W

Leistungsaufnahme P1 max 300 W

Störaussendung EN 61800-3;2004+A1;2012 / Wohnbereich (C1)

Störfestigkeit EN 61800-3;2004+A1;2012 / Industriebereich (C2)

Isolationsklasse F

Schutzart IPX4D

Kabelverschraubung 1 x PG7

* Referenzwert für die effizientesten Umwälzpumpen ist EEI ≤ 0,20.

Werkstoffe

Pumpengehäuse Bronze, CC499K

Laufrad PPS-GF40

Welle Edelstahl

Lager Kohle, kunstharzimprägniert

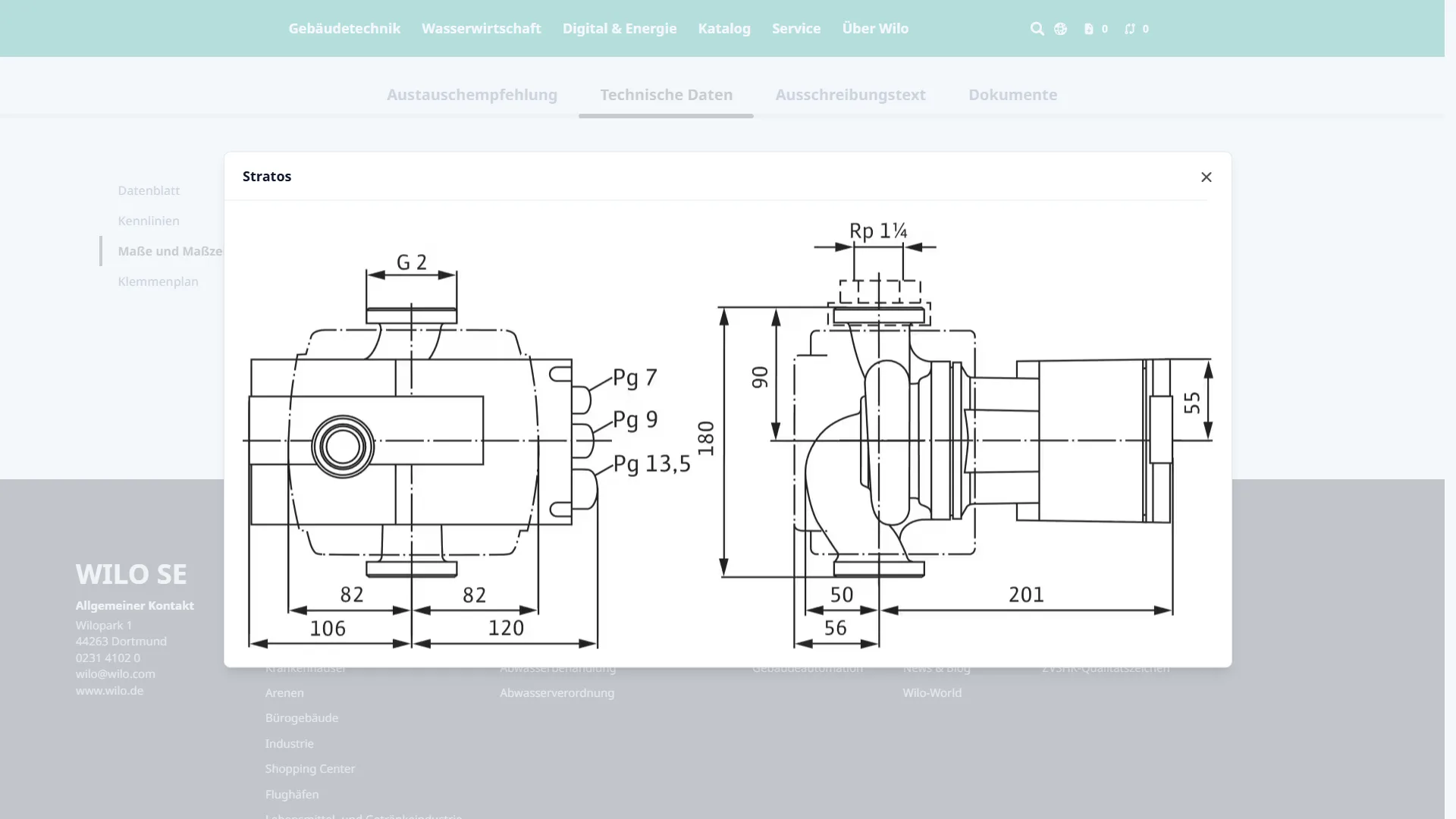

Einbaumaße

Pumpenanschluss G 2

Pumpenanschluss (alternative Bezeichnung) RP 1 1/2

DN 30

Baulänge L0 180 mm

Bestellinformationen

Fabrikat Wilo

Produktbezeichnung Stratos-Z 30/1-12

Gewicht netto ca. m 6 kg

Artikelnummer 2113791
