Ausschreibungstext:
Einsetzbar für Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe und industrielle Umwälzanlagen.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
- Manuelle Leistungsanpassung mit 3 Drehzahlstufen
- Pumpen mit 1~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 ≥180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
- Pumpen mit 3~ Motor:
- P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
- P2 ≥ 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
- Netzanschluss 3~230V mit optionalem Umschaltstecker
- Pumpengehäuse KTL beschichtet für optimalen Korrosionsschutz
- Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
- Wärmedämmschalen für Heizungsanwendungen
| Betriebsdaten | |
|---|---|
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 130 °C |
| Min. Umgebungstemperatur Tmin | -20 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 10 bar |
| Motordaten | |
|---|---|
| Störaussendung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Netzanschluss | 3~400 V, 50 Hz |
| Leistungsaufnahme P1 max | 610 W |
| Drehzahl max. nmax | 2800 1/min |
| Nennstrom IN | 1,19 A |
| Schutzart Motor | IPX4D |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | PP-LGF50 |
| Welle | Edelstahl |
| Lager | Kohlegraphit |
| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss DNs | DN 50 |
| Druckseitiger Rohranschluss DNd | DN 50 |
| Baulänge l0 | 280 mm |
| Bestellinformationen | |
|---|---|
| Fabrikat | Wilo |

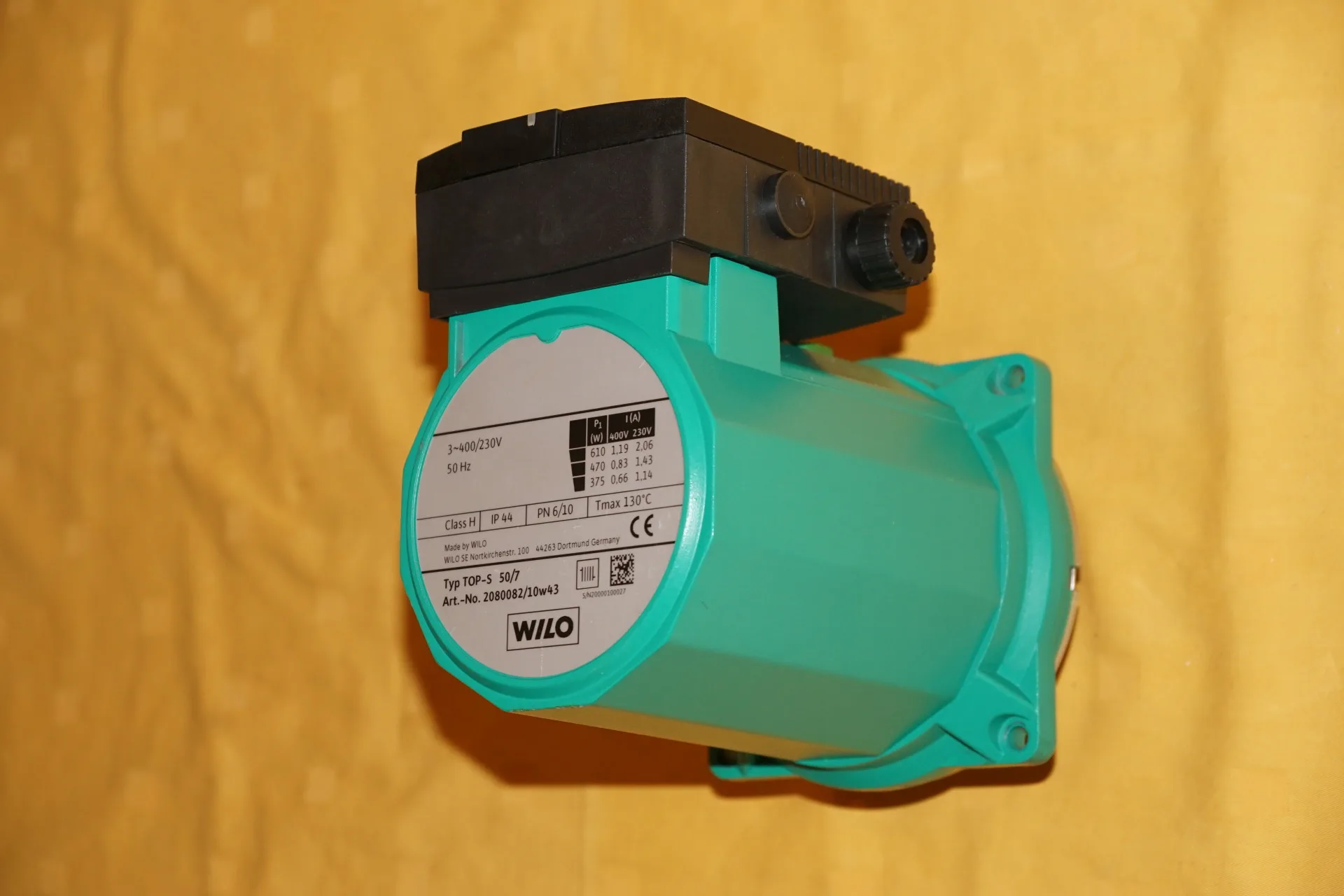

| Produktbezeichnung | TOP-S 50/7 (3~400/230 V, PN 6/10) |
| Gewicht netto ca. m | 16,6 kg |
| Artikelnummer | 2165530 |
Technische Daten:
| Hydraulische Daten | |
|---|---|
| Maximaler Betriebsdruck PN | 10 bar |
| Min. Medientemperatur Tmin | -20 °C |
| Max. Medientemperatur Tmax | 130 °C |
| Werkstoffe | |
|---|---|
| Pumpengehäuse | Grauguss |
| Laufrad | PP-LGF50 |
| Welle | Edelstahl |
| Lager | Kohlegraphit |
| Motordaten | |
|---|---|
| Netzanschluss | 3~400 V, 50 Hz |
| Nennstrom IN | 1,19 A |
| Drehzahl max. nmax | 2800 1/min |
| Leistungsaufnahme P1(Q=max.) d. gew. Laufrades * Pumpenanzahl P1 | 610 W |
| Störaussendung | EN 61000-6-3 |
| Störfestigkeit | EN 61000-6-2 |
| Schutzart Motor | IPX4D |
Netzanschluss 3~400 V, 50 Hz
3~230 V, 50 Hz (optional mit Umschaltstecker 3~230 V)
WSK = Wicklungsschutzkontakt
Motorvollschutz in allen Drehzahlstufen mit optionalem Auslösegerät
SK 602N/SK 622N oder anderen Schalt-/Regelgeräten mit Anschlussmöglichkeit WSK
Auslösung: Externe Auslösung am Schalt-/Regelgerät
Reset: Die Störquittierung erfolgt nach Abkühlung des Motors
selbsttätig
