Wilo TOP S25/10 Heizkreispumpe Viessmann VITOP 230V~
Beschreibung
Wilo-TOP-S 25/10 (1~230 V, PN 10)

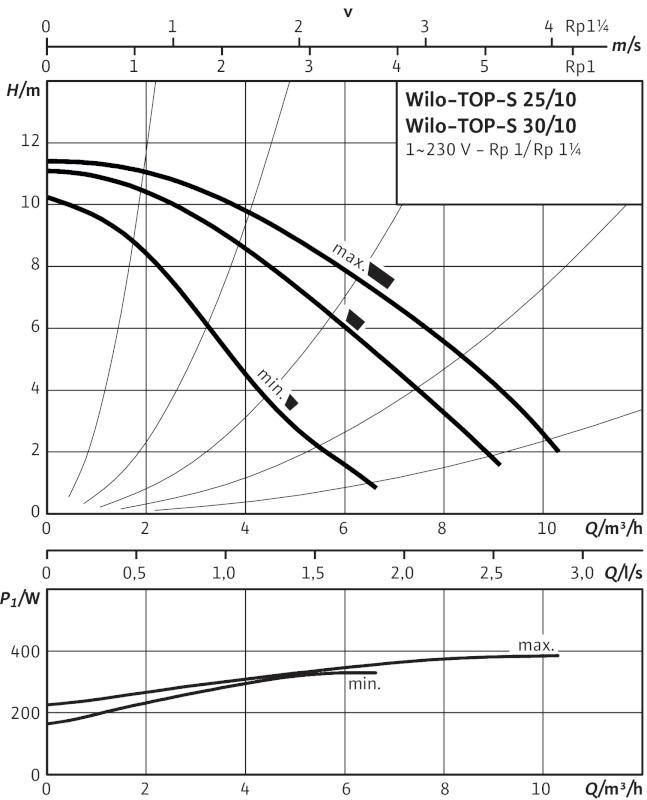

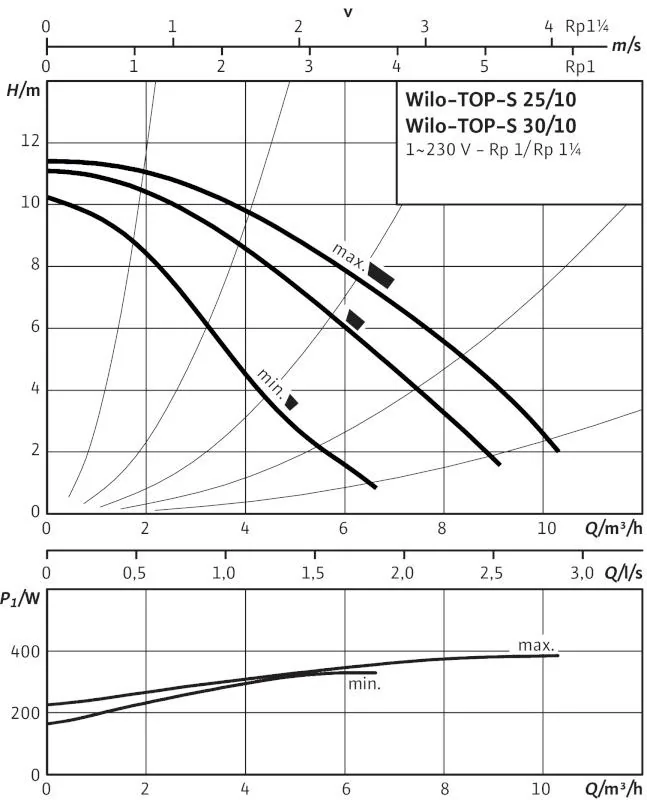

| Pumpenkennlinien Einphasenstrom |

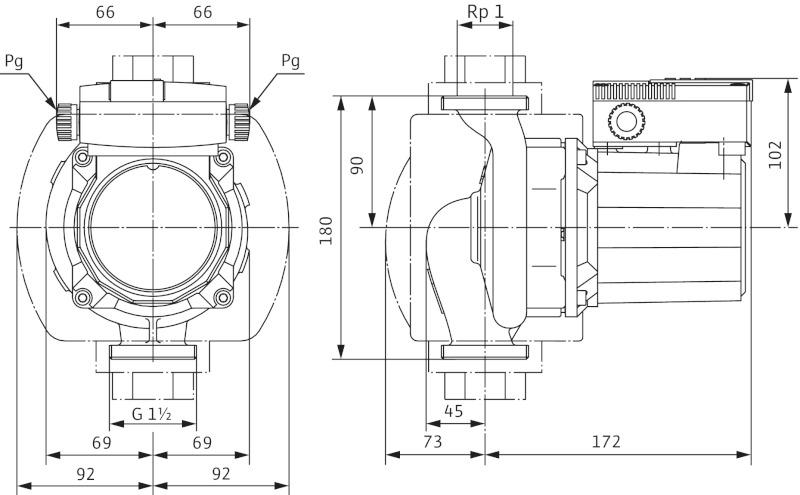

| Maßzeichnung |
Teil 2 180 W
Leistung max.
M 6 kg
Gewicht
Zugelassene Flüssigkeiten (andere Flüssigkeiten auf Anfrage)
- Heizungswasser (nach VDI 2035)
- •
- Wasser-Glykol-Gemische (max. 1:1; ab 20 % Beimischung sind die Pumpdaten zu prüfen)
- •
Rohrverbindungen
- Rohrverschraubung
- Rp 1
- Faden
- G 1½
- Gesamtlänge
- l 0 180 mm
Materialien
- Pumpengehäuse
- Grauguss (EN-GJL-200)
- Laufrad
- Kunststoff (PP – 50 % GF)
- Pumpenwelle
- Edelstahl (X46Cr13)
- Lager
- Kohlenstoff, metallimprägniert
Mindestsaughöhe am Sauganschluss zur Vermeidung von Kavitation bei Wasserpumpentemperatur
- Mindestsaughöhe bei 50 / 95 / 110 / 130 °C
- 0,5 / 5 / 11 / 24 m
Informationen zur Auftragserteilung
- Machen
- Wilo
- Typ
- TOP-S 25/10
- Art.-Nr.
- 2061962
- Gewicht ca.
- M 6 kg
Zulässiger Anwendungsbereich
- Temperaturbereich bei max. Umgebungstemperatur +40 °C
- -20 bis +130 (im Kurzzeitbetrieb 2 h: +140) (bei Anwendungen mit Wilo-Protect-Modul C: -20 bis +110) °C
- Maximal zulässiger Betriebsdruck
- P max 10 bar
Motor/Elektronik
- Störaussendung
- EN 61000-6-3
- Störfestigkeit
- EN 61000-6-2
- Schutzklasse
- IP X4D
- Isolationsklasse
- H
- Netzanschluss
- 1~230 V, 50 Hz
- Motornennleistung
- Teil 2 180 W
- Geschwindigkeit
- N 2400 / 2550 / 2700 U/min
- Leistungsaufnahme 1~230 V
- Teil 1 335 / 385 / 390 W
- Strom bei 1~230V
- ICH 1,72 / 1,87 / 1,90 A
- Kondensator
- 8,0 µF / 400 VDB
- Kabelverschraubung
- PG 2×13,5
- Motorschutz
- Optionale Auslöseeinheit SK 602N/622N, Protect-Modul C
- = verfügbar, ‐ = nicht verfügbar
Wilo-TOP-S 25/10 (1~230 V, PN 10)
Einsetzbar für Warmwasserheizungen aller Art, industrielle Umwälzsysteme, Klimaanlagen und geschlossene Kühlkreisläufe.
Wartungsfreie Nassläufer-Umwälzpumpe mit Gewinde- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
- Manuelle Leistungsregulierung mit 3 Geschwindigkeitsstufen
- Pumpen mit 1~ Motor:
- P 2 bis 90 W: Interner Schutz vor unzulässig hohen Wicklungstemperaturen
- P 2 = 180 W: Motorvollschutz durch thermische Wicklungskontakte in Kombination mit Auslöseeinheit
- Pumpen mit 3~ Motor:
- P 2 bis 90 W: Interner Schutz vor unzulässig hohen Wicklungstemperaturen
- P 2 ≥ 180 W: Motorvollschutz mit integrierter Auslöseelektronik
- Netzanschluss 3~230 V mit optionalem Schaltstecker
- KTL-beschichtetes Pumpengehäuse für optimalen Korrosionsschutz
- Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
- Wärmedämmschalen für Heizanwendungen
- Zusatzfunktionen mit nachrüstbarem Protect Modul C:
- SSM-Störungsmeldung als potentialfreier Öffnerkontakt
- SBM-Laufsignal als potentialfreier Schließerkontakt
- Steuereingang „Vorrang Aus“ durch externen potentialfreien Kontakt (Öffner)
- Blockadeerkennung
- Voller Motorschutz mit integrierter Auslösung
- Fehlerquittierung
- Doppelpumpenmanagement (zwei parallel geschaltete Einzelpumpen): Haupt-/Standby-Betrieb (automatische Störungsumschaltung/zeitabhängiger Pumpenwechsel)
Werkstoffe
Pumpengehäuse: Grauguss (EN-GJL-200)Laufrad: Kunststoff (PP – 50% GF)Pumpenwelle: Edelstahl (X46Cr13)Lager: Kohle, metallimprägniert
Zugelassene Medien (andere Medien auf Anfrage)
Max. Volumenstrom: 10 m
3 /hMax. Förderhöhe: 12 m
Zulässiger Einsatzbereich
Temperaturbereich bei max. Umgebungstemperatur +40 °C: -20 bis +130 (im Kurzzeitbetrieb 2 h: +140) (bei Anwendungen mit Wilo-Protect-Modul C: -20 bis +110) °C
Rohranschlüsse
Rohrverschraubung: Rp 1Gewinde: G 1½Baulänge: 180 mm
Motor/Elektronik
Störaussendung: EN 61000-6-3Störfestigkeit: EN 61000-6-2Schutzart: IP X4DIsolationsklasse: HNetzanschluss: 1~230 V, 50 HzNetzfrequenz: 50 HzMotornennleistung: 180 WDrehzahl: 2400 / 2550 / 2700 U/minLeistungsaufnahme 1~230 V: 335 / 385 / 390 WStrom bei 1~230V: 1,72 / 1,87 / 1,90 AMotorschutz: Optional SK Auslöseeinheit 602N/622N, Protect-Modul CKabelverschraubung: 2×13,5
Bestellinformationen
Artikel-Nr.: 2061962EAN-Nummer: 4016322892007Gewicht ca.: 6 kgFabrikat: WiloTyp: TOP-S 25/10
